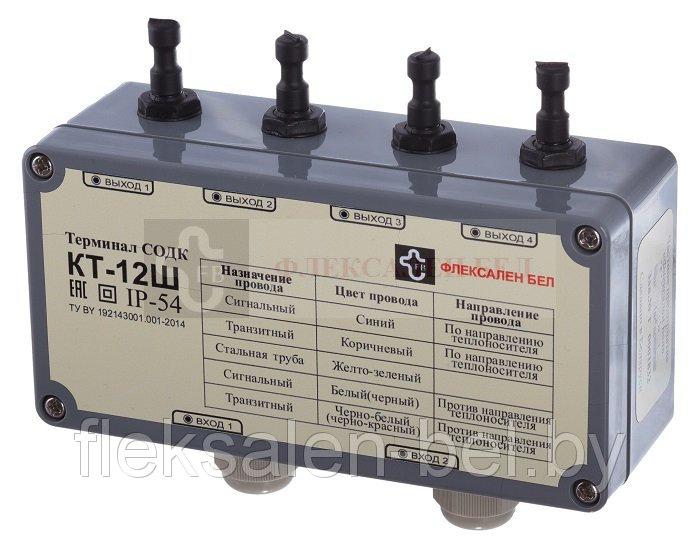

Терминал коммутационный промежуточный измерительный СОДК КТ-12Ш

Трубопроводы ППУ являются технологией, применение которой позволяет транспортировать теплоноситель до потребителей с наименьшими тепловыми потерями. Помимо производства и монтажа трубопроводов ППУ важное место в процессе эксплуатации занимает контроль за целостностью и исправностью пи-труб и фасонных изделий. Центральное место на данном этапе занимает система оперативного дистанционного контроля СОДК. Только профессиональный монтаж трубопроводов ППУ и качественные сопутствующие материалы и товары (терминалы коммутационные СОДК, ящики ковера, кабель NYM, комплекты удлинения трехжильного и пятижильного кабеля NYM, втулки соединительные, газовые горелки с баллончиками, комплекты заделки стыка КЗС, муфты термоусаживаемые МТУ) могут гарантировать исправность и работоспособность системы  ОДК. Последняя, в свою очередь, с помощью специализированных приборов контроля (Детекторов повреждений СОДК, тестера контрольно-монтажного, мегаомметра, импульсного рефлектометра) позволит предупредить аварию и провести профилактические мероприятия, что избавит эксплуатирующую организацию от дорогостоящих ремонтов, в том числе в неблагоприятный для таких работ время - отопительный сезон.

Наши терминалы СОДК имеют сертификат соответствия по техническому регламенту 004 Таможенного Союза и являются высококачественным товаром в данной сфере.

Терминал СОДК КТ-12Ш отличается от Терминала СОДК КТ-12 наличием штекерных разъемов в торце корпуса (4шт).

Выполняет следующие функции:

- Соединение систем ОДК в промежуточных точках контроля через ПИ-промежуточные элементы. Для того, чтобы соединить системы оперативного дистанционного контроля одной двухтрубной системы, сходящейся в промежуточной точке контроля необходимо в штекерные разъемы, находящиеся в торце терминала СОДК подключить штекерные перемычки. Причем перемычка должна соединять штекерные разъемы одной клеммной колодки терминала, на которую коммутируются кабели трубопровода ППУ одного направления теплоносителя (подача или обратка).

- Разъединение систем ОДК в промежуточной точке контроля через ПИ-ПЭТ. Для разъединения систем ОДК необходимо в штекерные разъемы подключить штекерные заглушки (4 шт. идут в комплекте с терминалом СОДК).

- Подключение импульсного рефлектометра;

- Подключения переносных детекторов повреждений, а также стационарных детекторов повреждений, оснащенных штекерами (изготавливаются на заказ).

Место установки

Терминал устанавливается в промежуточных контрольных точках, предусмотренных проектом (тепловые камеры, ковера, дома, ЦТП и т.д.).
Соединение системы ОДК осуществляется снаружи терминала, что не позволяет устанавливать терминал в тепловых камерах и запариваемых помещениях.

Марка подключаемого кабеля NYM - 5х1,5

Комплектность: Терминал, штекера, перемычки, бирки маркировочные, стяжки кабельные, саморезы, упаковка
